Киловатты в стакане: почему офисный пурифайер греет воздух и сколько это стоит на самом деле

В статье представлен детальный теплотехнический и гидравлический аудит энергопотребления пурифайеров питьевой воды. Рассчитана термодинамическая модель теплопотерь баков горячей воды объемом от 1,5 до 5 литров, сопоставлены энергетические балансы парокомпрессионного и термоэлектрического циклов охлаждения. На основе данных лабораторных тестов Lawrence Berkeley National Laboratory (LBNL) и стандартов ENERGY STAR (v3.0) доказано преобладание паразитных теплопотерь в дежурном режиме над затратами на прямой нагрев протока. Включены сравнительные таблицы расходов электроэнергии в различных сценариях водоразбора, анализ снижения коэффициента теплопередачи при кальциевой инкрустации ТЭНов и инженерный алгоритм сокращения эксплуатационных расходов электросети на 35%.

Киловатты в стакане: почему офисный пурифайер греет воздух и сколько это стоит на самом деле

Любой прибор, непрерывно удерживающий внутри одного корпуса две диаметрально противоположные термодинамические среды — воду с температурой около +94 °C и воду около +4 °C, — ведет скрытую войну с законами энтропии. В пурифайерах эта борьба оплачивается из электросети объекта. Инженерный парадокс питьевого автомата заключается в том, что до 70% электроэнергии он сжигает вовсе не тогда, когда сотрудники наливают чай или ледяную воду, а в моменты абсолютной тишины — ночью, в выходные и во время долгих совещаний.

Паспортная наклейка на задней крышке прибора с надписью «Нагрев: 500 Вт, Охлаждение: 90 Вт» не дает реального представления о расходах. Это всего лишь пиковые электрические мощности исполнительных механизмов. Чтобы выяснить реальную себестоимость эксплуатации, необходимо заглянуть внутрь термоизолированных контуров и оценить суточные циклы срабатывания автоматики.

Архитектура энергозатрат: где рассеиваются ватты

Внутри классического автомата очистки воды расположены два изолированных резервуара:
металлический нержавеющий бак горячей воды и бак холодной воды из пищевой стали AISI 304 или санитарного пластика. Электрическая схема пурифайера состоит из дискретных узлов, включающихся по сигналам термодатчиков и датчиков давления:

• Нагревательный контур: донный дисковый или погружной трубчатый нагреватель (ТЭН) мощностью 450–650 Вт.
• Холодильный контур: герметичный поршневой компрессор на изобутане R600a либо хладагенте R134a мощностью 80–120 Вт (или полупроводниковый термоэлектрический модуль мощностью 50–75 Вт).
• Гидравлический блок обратного осмоса: бустерная помпа повышения давления, работающая при заполнении бака, мощностью 28–45 Вт.
• Блок барьерной стерилизации: проточный ультрафиолетовый LED-диод или безозоновая газоразрядная лампа мощностью 4–11 Вт.
• Плата логики, электромагнитные соленоиды и дисплейный блок: постоянная базовая нагрузка 1,5–3,5 Вт.

Когда организации стремятся стандартные пластиковые кулеры для воды купить ради мнимой простоты, они часто получают точно такую же термальную схему с баками горячей и холодной воды, но без эффективных микропроцессорных алгоритмов сна. В пурифайерах магистрального типа управление нагревом более гибкое, однако ключевым фактором общих энергозатрат остается паразитная теплопередача через стенки бака в окружающую среду.

Горячий резервуар изолируется пенополиуретаном (PUR) или вспененным эластомером толщиной от 10 до 25 мм. Качественный изолятор снижает градиент падения температуры, но не способен остановить теплоотдачу полностью. По металлическим трубкам подачи и сброса давления, представляющим собой идеальные мостики холода, тепло покидает бак непрерывно. Каждые 25–40 минут термостат фиксирует падение температуры ниже пороговых 86 °C и замыкает силовую цепь реле ТЭНа на 90–140 секунд.

Суточный профиль нагрузки: физика процессов и лабораторные замеры LBNL

Чтобы предельно точно рассчитать, сколько электричества потребляет пурифайер в реальном эксплуатационном цикле, обратимся к масштабным исследованиям Lawrence Berkeley National Laboratory (LBNL), выполненным по заказу Министерства энергетики США (DOE) для разработки стандартов ENERGY STAR Commercial Water Coolers Specification Version 3.0.

Исследователи установили: среднестатистический коммерческий дозатор воды без активной системы суточного энергосбережения расходует от 0,95 до 1,95 кВт·ч в сутки в зависимости от типа изоляции и объема бака. При этом на непосредственный подогрев разобранной воды уходит только 32–40% этой энергии. Остальные 60–68% генерируются исключительно для компенсации теплопотерь стенок бака и паразитного прогрева соседних внутренних полостей аппарата.

Ниже представлена структура распределения суточных расходов для офиса с постоянным штатом в 15 сотрудников при суммарном водоразборе в 18 литров горячей и 14 литров охлажденной воды за смену:

Фаза 1. Стартовый нагрев и первичное охлаждение (07:30 – 08:15)

• Исходная температура магистральной воды: +14 °C.
• Нагрев 2,0 литров воды до +93 °C (ТЭН 600 Вт, время работы 14 минут): затраты составляют 0,14 кВт·ч.
• Охлаждение 3,0 литров воды до +6 °C (компрессор 100 Вт, время работы 38 минут): затраты составляют 0,063 кВт·ч.
• Итого фазовый расход: 0,203 кВт·ч.

Фаза 2. Рабочий цикл с периодическим разбором (08:15 – 18:00)

• Периодический подогрев поступающей холодной воды взамен разобранной (суммарно 45 минут работы ТЭНа за день): 0,45 кВт·ч.
• Циклическое компрессорное охлаждение поступающей воды (суммарно 110 минут работы компрессора): 0,183 кВт·ч.
• Работа насоса обратного осмоса при фильтрации 32 литров (около 1,5 часов работы помпы 36 Вт): 0,054 кВт·ч.
• Итого фазовый расход: 0,687 кВт·ч.

Фаза 3. Дежурный ночной режим и компенсация теплопотерь (18:00 – 07:30)

• Срабатывание нагревателя по датчику остывания (18 включений по 2 минуты, суммарно 36 минут работы ТЭНа): 0,36 кВт·ч.
• Срабатывание компрессора по датчику нагрева бака холодной воды (5 включений по 6 минут, суммарно 30 минут): 0,05 кВт·ч.
• Базовое потребление платы управления за 13,5 часов (2,5 Вт): 0,034 кВт·ч.
• Итого фазовый расход: 0,444 кВт·ч.

Суммарный суточный расход стандартного напольного аппарата составляет:
1,334 кВт·ч за один рабочий день. В пересчете на 22 рабочих и 8 выходных дней (где аппарат работает исключительно в Фазе 3 все 24 часа с расходом около 0,79 кВт·ч в сутки) месячный баланс потребления электроэнергии составляет:
35,67 кВт·ч.

Сравнительная таблица энергопотребления аппаратов питьевой воды различных классов

Битва термодинамических КПД: компрессор против элемента Пельтье

Распространенное заблуждение покупателей малогабаритной техники — уверенность в том, что полупроводниковый термоэлектрический охладитель (модуль Пельтье) экономичнее тяжелого поршневого компрессора. Аргументом часто выступает паспортная мощность: 60 Вт против 100 Вт. Это классическая ошибка игнорирования холодильного коэффициента (Coefficient of Performance — COP).

Физика полупроводникового охлаждения базируется на эффекте возникновения разности температур при прохождении электрического тока через спай двух разнородных полупроводников. Холодильный коэффициент модуля Пельтье в реальных условиях пурифайера колеблется в диапазоне:
от 0,55 до 0,75.
Это означает, что на каждый 1 Вт затраченной электроэнергии термопара переносит лишь 0,6 Вт тепловой энергии от воды к радиатору.

Парокомпрессионная холодильная машина, работающая по обратному циклу Ренкина с конденсатором и капиллярным расширителем, обладает значением COP на уровне:
от 2,4 до 3,1.
На каждый ватт затраченного электричества компрессор отводит из бака до 3 Вт тепла. В итоге на охлаждение двух литров воды компрессор затрачивает около 18 минут и 0,03 кВт·ч, тогда как элементу Пельтье для аналогичной задачи требуется более 70 минут непрерывной работы и не менее 0,072 кВт·ч.

Если температура воздуха в офисном помещении поднимается выше +25 °C, элемент Пельтье теряет способность рассеивать тепло через пассивный радиатор и вентилятор, начиная молотить без пауз часами.

Поэтому, когда оценивается технологичный и надежный пурифайер для воды цена модификации с компрессорным контуром всегда оказывается экономически оправданной: разница в стоимости оборудования нивелируется низким энергопотреблением компрессора уже через 8–14 месяцев интенсивной эксплуатации.

Эффект теплового барьера: как 1 миллиметр накипи утилизирует бюджет

Жесткая водопроводная вода — главный катализатор деградации тепловой эффективности ТЭНа. При температуре выше +75 °C растворенный гидрокарбонат кальция переходит в нерастворимый карбонат кальция, кристаллизующийся непосредственно на горячей поверхности нагревательного элемента.

Теплопроводность нержавеющей стали марки AISI 304, из которой изготовлена трубка ТЭНа, составляет около 15 Вт/(м·К). Теплопроводность плотной кальциевой накипи равна:
всего 0,2–0,6 Вт/(м·К), что сопоставимо с теплоизоляционными характеристиками строительного кирпича.

Чистый ТЭН работает с тепловым КПД на уровне 98%. Слой минеральных отложений толщиной всего в 1 мм снижает этот показатель до 87%, вызывая перерасход электроэнергии в 12%. Корка толщиной в 2 мм дает просадку КПД до 76% (+23% к расходу киловатт-часов), а 3 мм накипи снижают эффективность до 65%, увеличивая энергозатраты на треть. Нагреватель работает на 20–25 секунд дольше при каждом цикле догрева, а внутренняя нихромовая спираль испытывает постоянный перегрев свыше +300 °C, что приводит к ее аварийному разрушению.

Именно поэтому регламентное обслуживание систем очистки воды, включающее своевременную замену ионообменных картриджей или обратноосмотических мембран, а также гидрохимическую промывку горячего бака пищевыми кислотными реагентами, представляет собой не только санитарную меру, но и прямой инструмент энергосбережения.

Инженерный алгоритм оптимизации: 5 шагов к снижению энергопотребления на 35%

Сократить эксплуатационные затраты автомата питьевой воды можно без демонтажа оборудования и ухудшения комфорта пользователей. Для этого необходимо последовательно реализовать пять инженерно-эксплуатационных шагов:

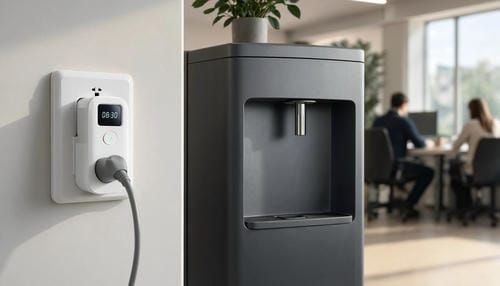

1. Интеграция программируемого реле времени

Более 50% суточного простоя коммерческого аппарата приходится на нерабочие часы. Установка цифрового таймера на розетку питания с отключением оборудования с 20:00 до 07:00 в будни и полным обесточиванием на субботу и воскресенье дает:
чистую экономию до 32–36% суммарного месячного энергопотребления.
При утреннем включении в 07:00 аппарат за 15 минут нагревает и охлаждает воду к приходу первой смены сотрудников.

2. Активация режима фотосенсорного контроля (Sleep Mode / ECO)

Если пурифайер оборудован встроенным фотодатчиком на фронтальной панели, обязательно переведите переключатель на задней стенке в положение «ECO ON». При отключении офисного освещения логика аппарата деактивирует ТЭН до момента включения света в помещении, снижая энергопотребление в ночные часы на:
80–85%.

3. Ликвидация термодинамического зажима конденсатора

Компрессор аппарата отводит тепло в окружающий воздух через проволочно-трубный конденсатор, расположенный на тыльной стороне. Если придвинуть пурифайер вплотную к стене или зажать его между мебельными шкафами:
температура конденсации фреона вырастет на 15–20 °C.
Это ведет к росту давления нагнетания, падению холодильной мощности и увеличению потребления компрессора на 18–25%. Регламентный зазор от стены должен составлять:
не менее 100 мм.

4. Корректировка уставок гистерезиса термостата

Для заваривания чая и приготовления растворимого кофе достаточна температура +88...+90 °C. Поддержание кипения на уровне +96 °C резко увеличивает теплопотери в атмосферу. Регулировка подстроечного винта механического термостата или программный сдвиг уставки на 5 °C вниз снижает тепловой сброс бака на:
11–14%.

5. Гидравлический контроль предфильтрации обратного осмоса

В пурифайерах с мембранным разделением падение давления перед помпой из-за забитых механических картриджей заставляет насос работать в режиме кавитационной нагрузки. Замена картриджей механической и угольной предочистки каждые 6 месяцев сокращает время работы насоса на:
40% за счет быстрого наполнения гидроаккумулятора.

Заключение

Пурифайер — сбалансированный и предсказуемый потребитель энергии. При среднем тарифе для коммерческих и бытовых потребителей расходы на его электроснабжение составляют от 200 до 450 рублей в месяц на один аппарат. Обеспечивая своевременную декальцинацию нагревательных элементов, контролируя вентиляцию заднего радиатора и настроив базовые сценарии отключения на ночь, вы сводите затраты на киловатт-часы к минимально возможному физическому пределу.
